вступ

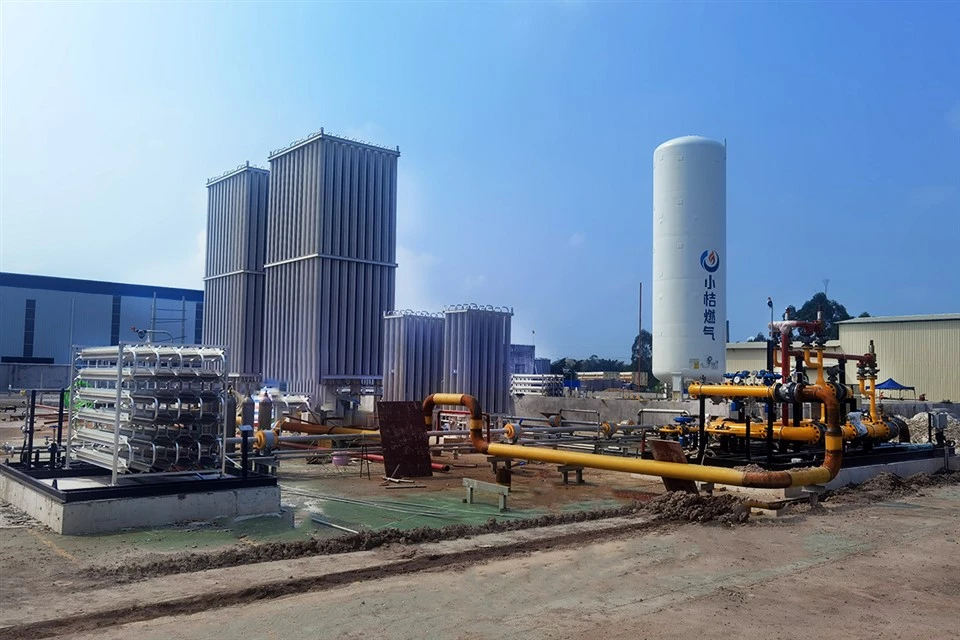

Обладнання станції випаровування СПГ – це промислова установка для{0}}термічного регулювання та регулювання тиску, яка перетворює скраплений природний газ із рідкого стану назад у газоподібну форму за температури навколишнього середовища.
Специфікація продукту
|
Категорія |
Ключова специфікація |
|
Випарник навколишнього повітря (AAV) |
Конструкція з подвійним-банком, екструзія алюмінію з 8 ребрами |
|
Випарник з примусовою тягою |
Система випаровування-з зовнішнім повітряним потоком |
|
Випарник на водяній бані |
Система опалення водяного контуру з терморегулюванням |
|
Матеріали (кріогенний шлях) |
Алюміній 6063-T5 / нержавіюча сталь 316L |
|
Функція проти-замерзання |
4–8-годинний цикл автоматичного перемикання банків |
|
Дизайн інтервалу між плавниками |
80–120 мм змінна вхідна відстань |
|
Стійкість до термічного удару |
Толерантність до швидкого градієнта температури до 180 градусів |
Параметри продукту
|
Категорія |
Ключова специфікація |
|
Діапазон пропускної здатності |
1 000 – 40 000 Нм³/год на полоз |
|
Параметри номінального тиску |
Системи 40/100/до 350 бар |
|
Тестовий стандарт MAWP |
Випробування гідростатичним тиском 1,5 × MAWP |
|
Падіння тиску |
< 0.05 MPa at full design flow |
|
Коефіцієнт зміни |
Оперативна гнучкість 10:1 |
|
Модульне розширення |
Масштабована архітектура-skid |
|
MOQ |
Від 1 од |
Основні характеристики системи
Інтегрований дизайн ковзання під ключ:Збірні-конструкційні сталеві опори, що поєднують колектори випарника, контури регулювання, фільтрацію та вимірювання в одній рамі 12 м × 2,4 м (для стандартних станцій 5000 Нм³/год). Ця компактна конструкція мінімізує-роботи з бетонного фундаменту на місці.
Двоступеневе-регулювання тиску:Надлишкова конфігурація активного/монітору 1+1 із використанням клапанів Fisher або Tartarini. Дозволяє повне онлайн-обслуговування та інспекцію без переривання потоку вниз за течією або зупинки установки.
Облік переказів фінансового зберігання:Турбінні або ультразвукові витратоміри-з компенсацією температури та тиску з точністю ±0,5%. Повністю відповідає стандартам правової метрології OIML/MID для прямого комерційного виставлення рахунків.
Дуплексна коалесцуюча фільтрація:Паралельна дуплексна система, налаштована на 5-мікронних скловолоконних елементів і 3-ходового перемикаючого клапана, що дозволяє замінювати фільтруючий елемент без простоїв під час безперервної роботи установки.
Системи безпеки
Готова автоматизація-SCADA
Оснащено ПЛК Siemens S7-1500 або Allen-Bradley CompactLogix, які підтримують власний протокол Modbus TCP/IP або Profinet, що забезпечує повну інтеграцію в існуючу розподілену систему управління (DCS) підприємства.
Двошаровий-надлишковий тиск
Швидко діючі пневматичні-запірні клапани (ESV) ізолюють вихідну мережу протягом менше ніж або дорівнює 2,0 секундам, якщо стрибки тиску нижче за течією або температура газу падає нижче -10 градусів, запобігаючи катастрофічному крихкому руйнуванню труби з вуглецевої сталі, що йде далі.
Сертифіковані прилади безпеки SIL 2
Незалежна інструментальна система безпеки (SIS), що використовує логіку голосування 1oo2 для подвійних-передавачів температури PT100 і датчиків тиску 4–20 мА для усунення одноточкових-відмов.
Джерело безперебійного живлення (UPS)
Внутрішня резервна батарея 24 В постійного струму гарантує 120 хвилин безперервної дистанційної телеметрії, роботи ПЛК і активації аварійного клапана під час збою в електромережі.
Відповідність і сертифікати
Усі резервуари під тиском і трубопроводи розроблені, виготовлені та сертифіковані в суворій відповідності до ASME, розділ VIII, розділ 1, EN 13445 та PED 2014/68/EU.
100% радіографічне випробування (RT) кріогенних зварних швів, 4-годинне випробування гідростатичним тиском при 1,5-кратному розрахунковому тиску та випробування на витік гелієм. Повна відстежуваність матеріалу забезпечується сертифікацією EN 10204 3.1.
Конструкційні полози сертифіковані за сейсмічним рейтингом IBC Zone 4 і Eurocode 8, витримуючи стійкі вітрові навантаження до 160 км/год.
C4/C5 Морський-захист від корозії: гаряче{3}}оцинкований каркас (ISO 1461, мінімальна товщина покриття 85 мкм) із кріпленнями SS316 усуває потребу-перефарбовувати на місці в прибережному або промисловому середовищі, що викликає корозію.
Профілі зі змінною відстанню між ребрами запобігають утворенню крижаних містків на сусідніх трубах, зберігаючи 100% номінальної теплової ефективності під час безперервної-зимової експлуатації при мінусовій температурі.
Підтримка-введення в експлуатацію на місці
Заводські приймальні випробування (FAT)
100%-перевірка перед транспортуванням на нашому підприємстві, включаючи комплексні перевірки контуру вводу/виводу, випробування пневматичного тиску та моделювання логіки керування.
На-введення в експлуатацію (SAT)
Розгортання-сертифікованих OEM-інженерів для нагляду за кріпленням, з’єднанням-трубопроводів, остаточним приймально-здавальним випробуванням і контрольованим кріогенним{2}}охолодженням.
Технічна передача та навчання
Структуровані, практичні-навчальні модулі для операторів установок, які охоплюють діагностику ПЛК, калібрування регулятора та ручне скидання контуру безпеки/ESV.
FAQ
З: Який типовий термін служби обладнання станції випаровування СПГ?
A: Стандартний проектний термін служби становить 15–20 років при безперервній промисловій експлуатації. Важливі кріогенні компоненти, такі як алюмінієві пластини, зазвичай перевіряються кожні 5 років і замінюються, лише якщо термічна ефективність падає нижче 85%.
З: Який очікуваний час введення в експлуатацію після доставки обладнання?
Відповідь: для повного-встановлення на місці та введення в експлуатацію стандартної системи ковзання 5000–10000 Нм³/год потрібно 10–18 днів. Це включає механічне підключення, випробування холодної циркуляції та повну перевірку контуру безпеки SIS.
Питання: Як часто система потребує відключення за плановим обслуговуванням?
Відповідь: Планове технічне обслуговування, як правило, потрібне кожні 6–9 місяців залежно від рівня домішок СПГ. Кожне вікно технічного обслуговування зазвичай триває 8–16 годин, не впливаючи на роботу сховищ СПГ.
З: Яке середнє енергоспоживання системи випарника з примусовою тягою?
Відповідь: Системи з примусовою тягою зазвичай споживають 18–45 кВт на випаровувальну систему, залежно від потреб повітряного потоку та температури навколишнього середовища. Пік споживання енергії досягається під час роботи взимку, коли температура навколишнього повітря опускається нижче -5 градусів.
З: Чи надаєте ви реальні робочі довідки про проект?
Відповідь: Так, стандартне розгортання включає промислові газорозподільні станції та термінали регазифікації СПГ-з обмеженням пікових навантажень. Типові установки працюють у середовищах від мінус 30 градусів до прибережних зон із високою -вологістю.
З: Який гарантований час безвідмовної роботи станції випаровування?
Відповідь: За нормальних робочих умов доступність системи має перевищувати 99,2% на рік. Конфігурація резервного клапана та перемикання двох-банків випарника забезпечують безперервну роботу під час циклів технічного обслуговування.
З: Що входить у гарантійний термін?
A: Зазвичай на обладнання поширюється 24-місячна гарантія з дати введення в експлуатацію. Кріогенні теплообмінні модулі та системи керування включають розширене додаткове покриття до 60 місяців за угодою про обслуговування.
Питання: Як швидко можуть бути поставлені запасні частини в разі поломки?
A: Критичні запчастини, такі як регулюючі клапани та датчики, зазвичай доступні протягом 48–72 годин через регіональний склад. Не-важливі механічні компоненти постачаються протягом 7–14 робочих днів.
З: Яка типова структура експлуатаційних витрат протягом життєвого циклу?
A: Річні експлуатаційні витрати в основному залежать від електроенергії для систем примусової тяги та періодичного обслуговування клапанів. Для станції з потужністю 10 000 Нм³/год типові OPEX становлять 2–4% початкових CAPEX на рік.
З: Чи може система працювати в екстремальних зимових умовах?
A: Так, система розроблена для безперервної роботи при температурі навколишнього середовища -40 градусів. Цикл-захист від замерзання та перемикання двох-банків забезпечують стабільну ефективність випаровування навіть під час тривалої-роботи під нулем.
