Огляд продукту

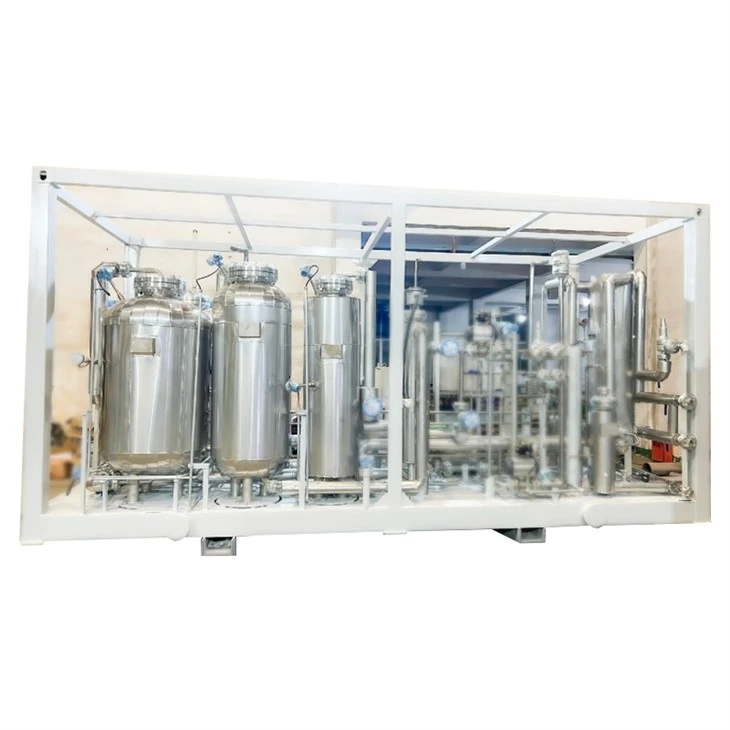

Система очищення водню призначена для очищення сирого водню від електролізу води та інших вод{0}}вмісних газових потоків. Він поєднує в собі технології попередньої обробки, адсорбції при зміні температури (TSA) і адсорбції при зміні тиску (PSA) для виробництва водню високої-чистоти для промислових і енергетичних застосувань.
Конфігурація системи
Модуль входу живильного газу– Отримує неочищений водень і стабілізує подачу газу перед очищенням.
Блок дезоксигенації– Видаляє залишковий кисень, щоб покращити чистоту водню та захистити наступне обладнання.
Блок дехлорування– Усуває сполуки хлору, які можуть пошкодити адсорбенти та компоненти процесу.
Блок десульфурації– Видаляє домішки,-що містять сірку, щоб подовжити термін служби адсорбенту.
Блок адсорбції коливання температури (TSA).– Усуває вологу та сліди забруднень без значних втрат водню.
Блок адсорбції коливання тиску (PSA).– Відокремлює водень від решти домішок для досягнення необхідного рівня чистоти.
Буферний бак для газу– Стабілізує потік і тиск газу під час роботи системи.
Система перемикання клапанів– Автоматично контролює адсорбцію, регенерацію та послідовність потоку газу.
Система управління PLC– Відстежує робочі параметри та забезпечує автоматичне керування системою.
Вихід водню продукту– Доставляє очищений водень до процесів зберігання, стиснення або подальших процесів.
Технічні переваги
Інтегрована попередня обробка видаляє кисень, хлор і сірку перед адсорбцією, зменшуючи забруднення та подовжуючи термін служби адсорбенту.
Технології TSA і PSA виробляють водень чистотою до 99,9995% для вимогливих промислових застосувань.
Технологія не-руйнівного сушіння мінімізує втрати водню, одночасно ефективно видаляючи вологу.
Широка адаптивність до навантаження автоматично пристосовується до коливань навантаження на 10–110% для стабільної роботи за змінного попиту.
Повнороз’ємна конструкція-зменшує -монтажні роботи на місці та скорочує час введення проекту в експлуатацію.
Модульна конфігурація системи спрощує транспортування, майбутнє розширення потужностей і обслуговування.
Типові програми
Водневі електролізні установки
Очищає електролітичний водень перед зберіганням або використанням.
Водневі заправні станції
Постачає високо{0}}чистий водень, придатний для транспортних засобів на паливних елементах.
Виробництво паливних елементів
Забезпечує очищений водень, необхідний для тестування та виробництва паливних елементів.
Хімічні заводи
Виробляє очищений водень для гідрування та інших хімічних реакцій.
Електронна та напівпровідникова промисловість
Постачає-водень високої чистоти для чутливих виробничих процесів.
Промисловий видобуток газу
Переробляє сирий водень до промислового-газу.
Параметри проектування та налаштування
|
Пункт |
Доступні параметри |
|
Ємність по водню |
10–10 000 Нм³/год або індивідуально |
|
Чистота водню |
99.9%–99.9995% |
|
Робочий тиск |
1,0–3,0 MPaG або на замовлення |
|
Джерело живильного газу |
Електроліз води, газ риформінгу, -побічний водень, змішані потоки водню |
|
Конфігурація попередньої обробки |
Комбінації дезоксигенації, дехлорування, десульфурації, сушіння |
|
Процес адсорбції |
PSA, TSA або комбінований PSA + TSA |
|
Система контролю |
ПЛК з HMI, віддалений моніторинг, інтеграція SCADA |
|
Бренд PLC |
Siemens, Schneider, ABB, Mitsubishi або вказаної марки |
|
Електричний стандарт |
220 В, 380 В, 400 В, 415 В, 440 В, 480 В, 50/60 Гц |
|
Вибухозахист |
ATEX, IECEx або-спеціальна конфігурація проекту |
|
Конфігурація ковзання |
Одиночна рама або кілька модульних рам |
|
матеріал |
Вуглецева сталь, нержавіюча сталь або спеціальні матеріали для труб |
|
Марка інструменту |
Міжнародні бренди або бренди-замовника |
|
Мова |
Англійський або багатомовний інтерфейс HMI |
|
Протокол зв'язку |
Modbus TCP/IP, Profibus, Profinet, Ethernet/IP, OPC UA |
|
Система фарбування |
Стандартне промислове або морське-покриття |
|
Ембіентний дизайн |
У приміщенні, на відкритому повітрі, висока-температура, холодний-клімат, прибережне середовище |
Виробництво та гарантія якості
Виробнича здатність
Точне виготовлення посудин, що працюють під тиском, трубопроводів і опорних конструкцій відповідно до технічних креслень.
Обробка з ЧПУ забезпечує точні розміри для клапанів, фланців і важливих механічних компонентів.
Для напірних трубопроводів і структурних вузлів застосовуються кваліфіковані процедури зварювання.
Комплексне заводське тестування перевіряє продуктивність системи перед відправкою.
Контроль якості
Ідентифікація сировини та перевірка сертифіката
Вхідний контроль матеріалів (IQC)
Перевірка розмірів виготовлених компонентів
Перевірка кваліфікації процедури зварювання (WPS/PQR).
Перевірка кваліфікаційної книжки зварника
Не-руйнівний контроль (RT/PT/UT/MT залежно від обставин)
Гідростатичне випробування посудини під тиском
Пневматичний тест на герметичність
Калібрування приладу та функціональна перевірка
Тестування ПЛК та електричних систем керування
Перевірка послідовності PSA/TSA
Заводські приймальні випробування (FAT) перед відправкою
Відповідність і галузеві стандарти
Сертифікація CE –Демонструє відповідність застосовним європейським вимогам безпеки та обладнання.
Відповідність DOT –Відповідає застосовним вимогам до транспортування обладнання, що працює під тиском, і газових систем, де це необхідно.
ISO 9001 –Система управління якістю для стандартизованого виробництва та контролю процесу.
ISO 14001 –Система управління навколишнім середовищем для відповідальних виробничих практик.
Код ASME для котлів і посудин під тиском (розділ VIII) –Стандарт проектування та виготовлення посудин під тиском, якщо це передбачено проектом.
FAQ
Q: Які джерела водню може обробляти система очищення?
A: Система підходить для водню з електролізу води, процесів реформінгу, хімічного побічного-продукту водню та інших -водневмісних газових потоків після оцінки складу газу.
З: Чи надаєте ви інженерну підтримку для індивідуальних проектів?
A: Так. Ми надаємо проектування процесів, вибір обладнання, P&ID, рекомендації щодо компонування, вимоги до комунальних мереж і технічну документацію на основі умов проекту.
З: Чи доступне-введення в експлуатацію на місці?
A: Так. Доступна підтримка дистанційного введення в експлуатацію, а-нагляд або введення в експлуатацію можна організувати за потреби.
З: Яке планове технічне обслуговування потрібне?
A: Регулярне технічне обслуговування в основному включає заміну фільтруючих елементів, перевірку клапанів і інструментів, перевірку ефективності адсорбенту та калібрування датчиків відповідно до графіка технічного обслуговування.
Q: Які ваші умови оплати?
A: Стандартні умови оплати: 30% T/T депозиту та 70% перед відправленням, з іншими умовами для кваліфікованих проектів.
З: Як упаковується обладнання для міжнародних перевезень?
A: Основне обладнання упаковується в сталеві рами або експортні -дерев’яні футляри із захистом від вологи. Для морського транспортування надаються повні транспортні маркування та пакувальні листи.
Q: Які експортні документи ви можете надати?
В: Доступні документи включають комерційний рахунок-фактуру, пакувальний лист, коносамент, сертифікат походження, документи, пов’язані з CE-(якщо застосовно), звіти про перевірки, інструкцію з експлуатації та інші-експортні документи щодо проекту за запитом.
